ferme tubulaire grande-portée



Les toits à grande portée-et les structures à fermes tubulaires dépendent d'une géométrie précise à chaque étape-du modèle détaillé et de la définition de nœuds complexes à l'aménagement de l'atelier-, à la segmentation des composants et aux interfaces d'assemblage du site. FSS prend en charge les stades, les gymnases, les salles de natation, les installations industrielles et d'autres projets de grande envergure avec les détails en acier, la fabrication de composants tubulaires et composites, l'inspection, le traitement de surface et la préparation de la livraison.

Le système structurel final, les charges et l'approbation de la conception restent la responsabilité des ingénieurs du projet responsables. FSS se concentre sur la conversion des informations approuvées en un ensemble d'acier pouvant être fabriqué et traçable.





• Structures de toiture de stades et de gymnases
• Piscines, centres d'exposition et bâtiments publics
• Structures de toiture d'aéroports, de gares et de terminaux
• Bâtiments industriels utilisant de grandes fermes tubulaires
• Structures en acier spatiales courbes ou irrégulières
• Projets avec des nœuds de connexion multi--membres complexes





Les nœuds complexes doivent être à la fois précis et soudables

De multiples éléments tubulaires peuvent converger sous différents angles et élévations. Les détails doivent définir les axes des éléments, les coupes d'extrémité, les plaques de connexion, l'accès aux soudures et la séquence d'assemblage sans perdre la géométrie structurelle approuvée.

Les grandes fermes nécessitent généralement une segmentation

Une ferme qui fonctionne structurellement peut être trop grande pour être manipulée en atelier ou transportée en une seule pièce. La segmentation doit prendre en compte les tolérances de fabrication, les points de levage, la stabilité temporaire, les dimensions d'expédition et la méthode d'assemblage locale.

Les tolérances accumulées peuvent affecter la fermeture du site

De petits écarts au niveau de nœuds répétés peuvent s'accumuler sur une structure à grande étendue-. Les dimensions critiques, les modèles, l'assemblage d'essai ou d'autres mesures de vérification doivent être définis en fonction du risque du projet et du plan d'inspection approuvé.

Les interfaces de transport et de montage doivent être coordonnées dès le début

La longueur, la largeur, le poids et la forme des composants affectent le chargement, le contreventement, la manutention portuaire et le plan de levage du site. FSS coordonne le colis d'expédition fabriqué, tandis que l'entrepreneur local reste responsable de la méthode de montage et de la sécurité du site.





• Examinez la géométrie approuvée, les informations sur le modèle, les dessins de conception et les limites de fabrication.
• Développez ou coordonnez des modèles Tekla, des dessins d'atelier et des détails de nœuds- complexes lorsqu'ils sont inclus.
• Découpe des éléments de plan, assemblage des nœuds, séquence de soudage et segmentation des fermes.
• Fabriquez des fermes tubulaires, des éléments-composés et des nœuds de connexion complexes.
• Vérifiez les dimensions critiques convenues et effectuez l’inspection ou le CND spécifié.
• Appliquez le système de traitement de surface-confirmé et préparez l'identification des composants.
• Emballer les composants selon les lots d’expédition et le plan de transport convenu.

Gymnase universitaire de Qingdao -

Un gymnase universitaire utilisait un toit en acier de 100 m-de portée. Chaque ferme primaire pesait environ 80 tonnes et la quantité totale d'acier estimée était d'environ 2 800 tonnes. Le travail couvrait la coordination de la fabrication, de la livraison et de l'assemblage sur site de grands-ateliers de fermes.

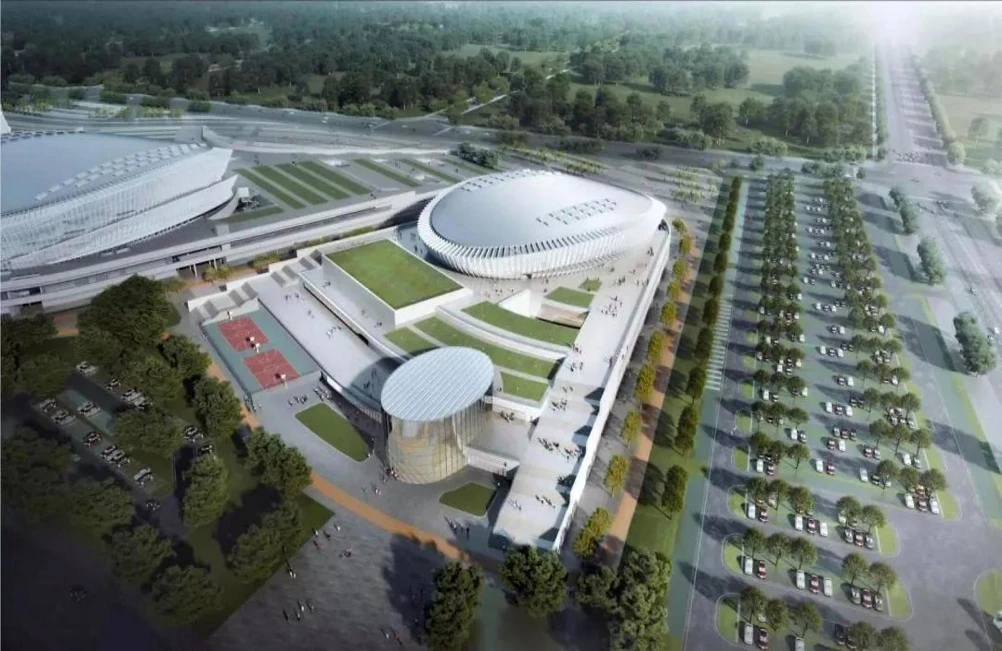

Linyi - Grand site de baignade

Un système de fermes de 60 m-de portée avec une quantité d'acier estimée à environ 2 900 tonnes a nécessité des détails globaux en acier, le développement de nœuds complexes et la fabrication de-nœuds en acier pour une structure spatiale courbe. Les preuves disponibles incluent le modèle Tekla global, les modèles de nœuds détaillés et les photographies des nœuds fabriqués.

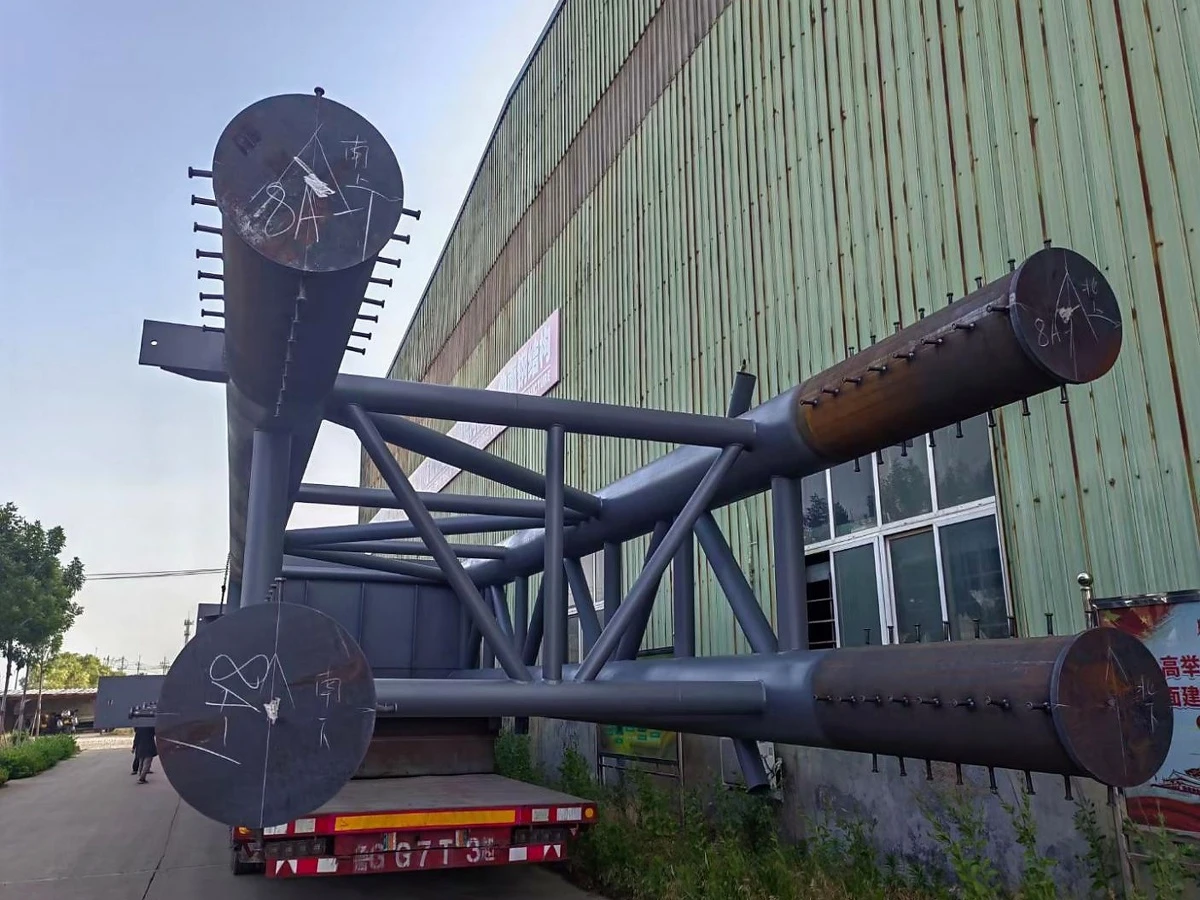

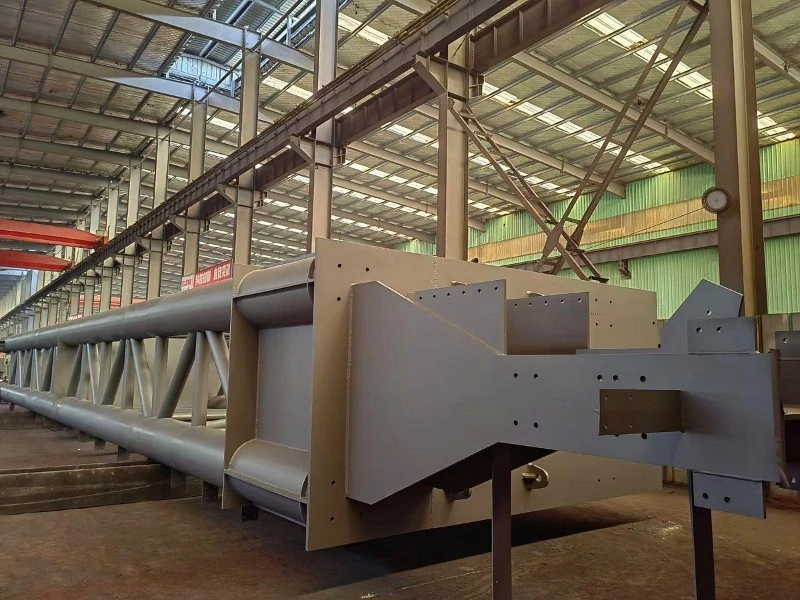

Shandong - Usine de fabrication d'éoliennes offshore

Cette référence en matière de-bâtiment industriel comprenait des modèles de détails en acier, de grandes fermes tubulaires, la fabrication de composants en acier lourd-, le transport et la coordination du levage sur site-. Il démontre la relation entre la géométrie du modèle, la fabrication en atelier, la segmentation des composants et le transport lourd.





Entrée requise	Objectif de l'examen
Modèle structurel et dessins approuvés	Confirmer la géométrie, les interfaces des membres et la révision actuelle
Informations sur la conception des nœuds et des connexions	Examiner la fabricabilité, l'accès aux soudures et la portée détaillée de l'atelier-
Spécifications des matériaux et des-sections tubulaires	Planifier l’approvisionnement, la découpe et la traçabilité
Dimensions et tolérances critiques	Définir l'inspection et l'aménagement-des points de contrôle
Exigences en matière de soudage et de CND	Confirmer WPS, les qualifications, les méthodes et les critères d'acceptation
Restrictions de transport et de levage	Planifier la segmentation, les lots d'expédition et les points de manutention
Traitement de surface et destination	Coordonner la préparation, la protection et l’emballage d’exportation







Envoyez par e-mail le modèle actuel, les dessins, les spécifications, les exigences d'inspection, les contraintes de destination et de transport à serena@fss-china.com. FSS examinera les informations disponibles pour la planification des détails, de la fabrication et de la livraison à l'exportation.
